QNAP知名度和使用人群远不及群晖，群晖主要面向小白用户。QNAP配置起来会麻烦很多，但性价比高，基本上旧的SSD和内存条我都加到自己的TS551机器上了，废物利用得很爽。网上已有很多关于QNAP换系统盘的文章，但都没讲清楚QNAP的系统结构、整个系统的启动过程和系统安装过程。开始折腾的时候我还以为系统盘就是安装操作系统的那个盘，后来才发现不是。实际上QNAP操作系统包括2个部分，一个是最小系统，包括了BootLoader，initrd，最终形成一个临时操作系统和临时的rootfs，用于提供网络、web服务，使得用户可以通过浏览器安装操作系统，这个最小系统叫做firmware。它的破解见

一位老大爷完成了它的破解，制作了x86的启动盘，或者叫做一个DIY的qnap firmware，使得用户可以把QNAP完整操作系统安装在x86 PC，该破解文章详细讲解了firmware的构成。就像可玩性很高的readynas duo系列，firmware固化在主板的flash上，flash上固化了包括BootLoader，kernel，initrd等最小linux启动部件。但是qnap的操作系统除了firmware还包括了通过网络安装的系统部分，firmware+系统=完整的qnap操作系统。操作系统安装完成后才涉及到网络上讲的“系统盘”问题。

ts551拥有2个SSD盘位，实际上如果你装上2块SSD，firmware会自动做RAID1，将操作系统安装在SSD的RAID1上。若没有SSD，操作系统则会被firmware安装在机械盘内，分区、RAID都是一样的。安装操作系统后，本例使用了SSD，挂载和分区如下：

图1. 挂载

因为没有lsblk工具，暂时无法得知具体的分区和RAID情况。但大致是/dev/md9和/dev/md13都是ssd的RAID1分区，用于挂载操作系统，大量系统应用程序都在/mnt/ext挂载下，也就是说操作系统是被RAID1保护的，如果你有2块SSD，2块SSD都会安装操作系统，如果是一块SSD+机械硬盘，那就是SSD与机械硬盘形成操作系统的RAID1分区。fdisk -l /dev/mmcblk0 发现是一块4G的存储，这个设备应该就是传说中的内置emmc，firmware就是烧写在那里。

这篇救砖文章就是下载了一个对应机器的firmware，通过u盘启动qnap，然后再把/dev/mmcblk0重新刷写，之后就可以通过qfinder找到机器安装操作系统了。文章最后通过qfinder安装的可不是firmware，而是操作系统，这点很重要。清楚firmware的位置后，只要firmware不被破坏，qnap就不会砖，顶多就是重装操作系统。这也从侧面说明了qnap操作系统的结构和对应硬件设备。

mmcblk0 179:0 0 3.7G 0 disk
├─mmcblk0p1 179:1 0 16M 0 part
├─mmcblk0p2 179:2 0 224M 0 part
├─mmcblk0p3 179:3 0 224M 0 part
├─mmcblk0p5 179:5 0 8M 0 part /mnt/boot_config
└─mmcblk0p6 179:6 0 8M 0 part

官方恢复方法Firmware Recovery Guide for x86 based NAS

将其中一块磁盘卸下用另一台linux机器分析发现分区如下：

图X. 其中一块SSD分区

8G分区是swap。

文件系统如下：

图2.根文件系统

安装好操作系统后，通过entware，安装lsblk工具后用于安装系统的第一块SSD分区和挂载如下：

图3.用于安装操作系统的第一块SSD

注意第5个分区sda5，这个分区做了RAID1，容量有8G，这个分区就是前面图X提到的swap分区。

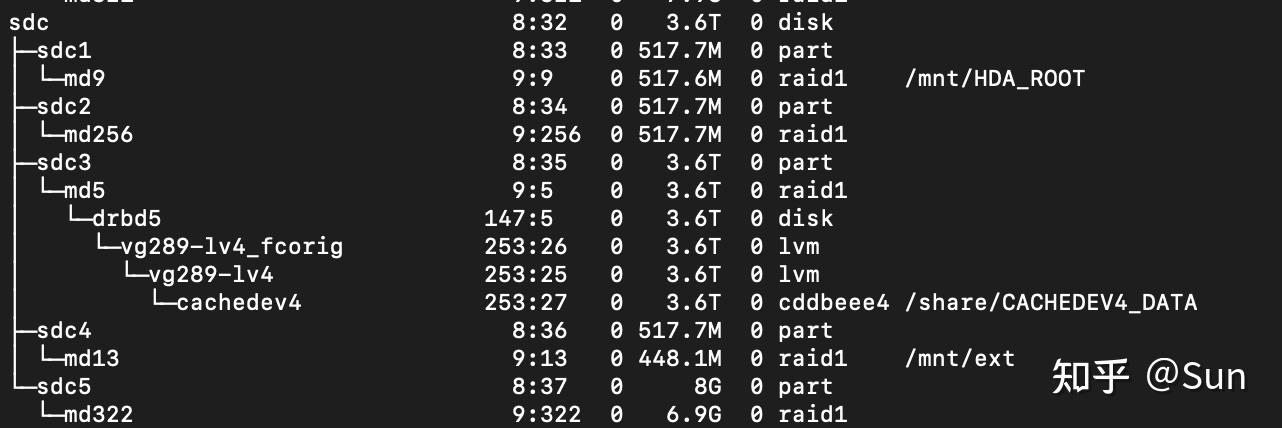

图4.第一块机械硬盘分区和挂载

下面才到网络上常说的系统盘，此时已经可以通过web配置qnap，新建的第一个存储池qnap会把它当做系统盘，之后所装的所有软件都在上面，包括那些无法迁移的软件。这个所谓的系统盘挂载在/share/CACHEDEV1_DATA，如果你的cachedev1没有放在SSD，就表明你的系统盘没有放在SSD上面。qnap把操作系统的挂载都做了RAID1，如/mnt/HDA_ROOT和/mnt/ext，有趣的是每个磁盘都被raid了。sdc是一块机械硬盘，同样被RAID挂载了/mnt/HDA_ROOT和/mnt/ext。/mnt/ext挂载下有许多重要的系统应用，位于/mnt/ext/opt下，例如apache就在里面。所以，理论上对QNAP的系统软件进行升级是可能的，例如它的apache，完全可以另外搞一个更高性能的web服务器，提高web管理时的页面响应。

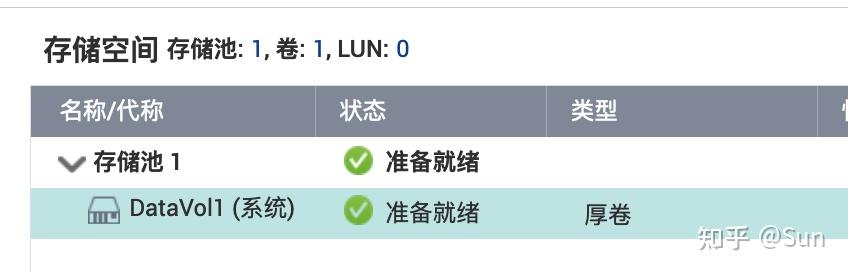

需要注意的是，使用SSD新建存储池需要大于144G的空间，所以用一块120g SSD即可把操作系统安装在SSD，但却无法将系统盘定位至SSD。若是想将操作系统和系统盘都装在SSD，则需要至少1块大于120g的SSD，成本有点高。本例用的2块SSD，一块装系统，一块做ssd缓存加速。装好以后datavol1就是系统盘，如图：

须保证datavol1是ssd

至此，结构基本清楚了，给qnap用SSD千万别踩这个坑。firmware、操作系统和系统盘是三个不同的物理和逻辑存储单元，把系统盘搞定，装好软件，再装机械存储。

这哥们说装好系统后2块SSD再做RAID1来做系统盘，完全没有必要，因为操作系统已经是RAID1，系统盘保留快照功能做点备份就没问题了。因为操作系统是RAID1，所以只要有一块SSD存在，甚至只有1块机械硬盘，安装好的操作系统都不会丢失，丢失系统盘也只会丢失一些后面安装的软件而已。

还有个要注意的问题是swap，如果内存足够大，或者使用了机械硬盘上的swap，启用swap会导致系统慢、卡顿。cat /proc/swaps看一下启用了哪些swap，例如我这台qnap就给我的机械硬盘搞了个8G的swap，设备是/dev/md322，这真是个傻逼的操作，估计qnap并没有做针对SSD的定制开发，都是按全机械硬盘干的，都是qnap是干企业存储起家的，现在看来还真是。cat /proc/sys/vm/swapness看看数值，该值表面了qnap在内存小于%多少时候启用swap，但我发现实际上也不是这样，我的机器内存已经给到了12G，基本不可能用完，但qnap还是会使用swap。因此我将机械硬盘上的swap全停用，SSD上的/dev/md321让它用，还有位于SSD上的/share/CACHEDEV1_DATA/.swap/qnap_swap也可以让qnap用，只是md321有8个G，而且是swap分区，效率要高得多。/dev/md322则关掉，因为它是在机械硬盘上的swap，通过swapon、swapoff开关即可，你会发现加了内存的qnap快得飞。
